Boral siló acél platform és járda acél szerkezet sikeresen leszállítva

I. Projekt áttekintése

Ez a projekt a Boral siló acélplatformjának és sétaútjának acélszerkezetének gyártása. A megrendelő az ausztrál Boral Concrete Ltd.. A projekt Sydney-ben, Ausztráliában található, és a szállítási mód az Ex-Work (EXW). A tervezési szakaszban a kivitelező finomítja a tervet a megrendelő által biztosított Tekla modell alapján. A leszállítandók olyan komplett acél szerkezeti elemeket tartalmaznak, mint a siló acélplatformja, járdák, lépcsők, acélrács és korlátok. A gyártási idő 30 nap.

II. A projekt hatóköre és műszaki szabványai

1. Munkakör: Rajzok részletes tervezése, alapanyag beszerzés, alkatrész gyártás, korróziógátló bevonat, csomagolás, szállítás/szállítás koordinálása.

2. Gyártási pontosság: Az összeszerelt hegesztett gerendák és oszlopok méreteinek és negatív eltéréseinek meg kell felelniük a nemzeti szabványoknak; a hegesztési minőségnek a szabványnak megfelelőnek kell lennie; az emelvények, rácsok, korlátok, lépcsőházak szerelési pontosságának meg kell felelnie a rajzok és a helyszíni beépítés követelményeinek.

3. Korróziógátló bevonat: Jotun márkájú festékrendszer; az acélrácsos járdapanelek és a rácsos lépcsőpanelek kivételével minden más alkatrésznek meg kell felelnie:

1. Alapozó: Kétkomponensű epoxi cinkben gazdag festék, száraz rétegvastagság 100μm

2. Fedőlakk: Akril poliuretán festék, száraz rétegvastagság 60μm

3. Teljes festékréteg vastagság ≥160μm; a festék színe megfelel a BS676 szabványnak, a korlátoknak meg kell felelniük az Y14.4 színkódnak.

4. Csomagolás és szállítás: Az alkatrészek összeszerelése és csomagolása az összeszerelési viszonyuknak megfelelően ésszerű módon történik. A korlátok, lépcsők és platformrácsok méretei garantáltan pontosak. A gyártás befejezése után csomagolási lista készül, a szállító együttműködik a megrendelővel a konténerbetöltésben, és felelős az áruk konténerbe történő berakásáért.

III. A projekt előrehaladása és feldolgozási állapota

Feljegyzés feldolgozása (fotók)

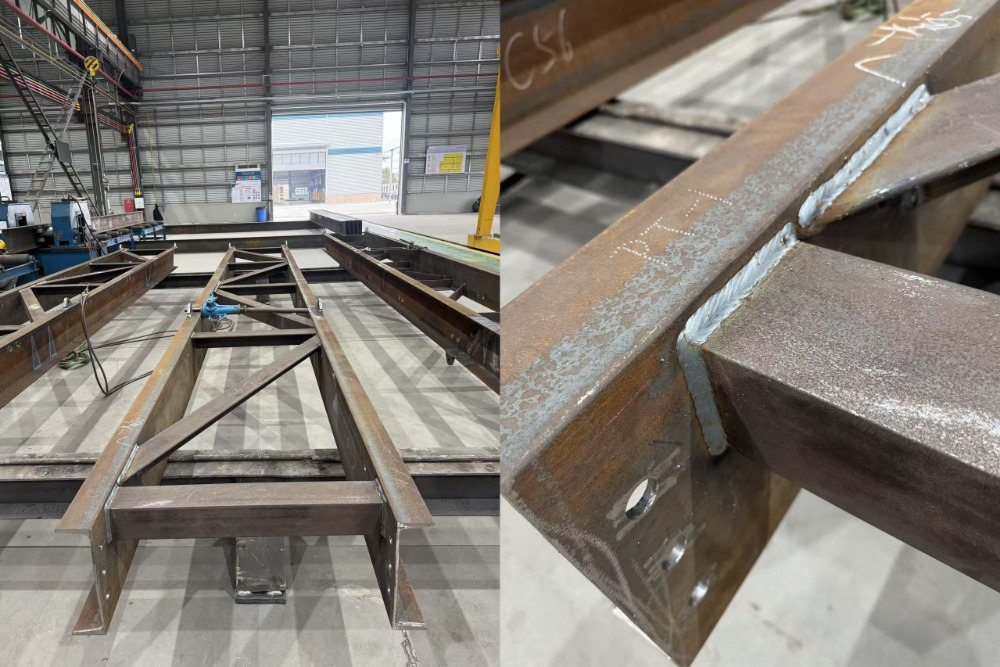

• Alkatrészek hegesztési és alakítási szakasza

Az alkatrészeket teljes áthatolásos hegesztési eljárással hegesztik, ami esztétikus, telt és egyenletes, olyan hibáktól mentes varratokat eredményez, mint a porozitás és a salakzárvány. A fő szerkezet összeszerelése és hegesztése után szerszámokkal és emelőkkel be kell állítani, hogy az általános méretek és egyenesség megfeleljen a tervezési és nemzeti szabványoknak, garantálva a későbbi beépítés pontosságát.

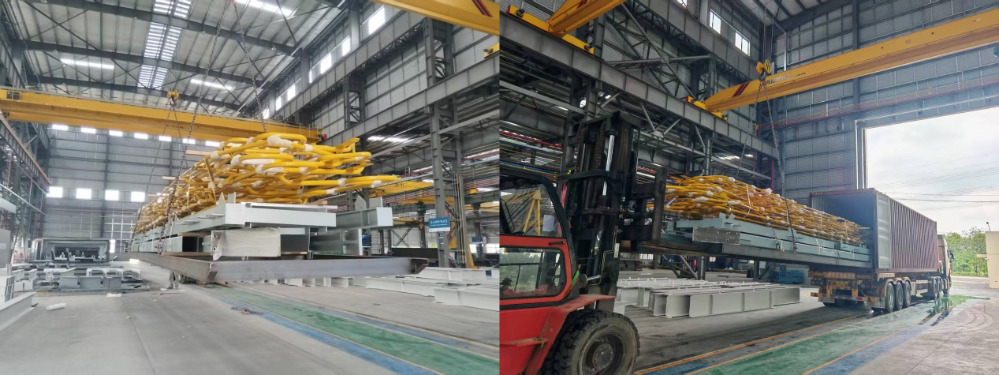

• Kész alkatrészfestési és emelési szakasz

Az alkatrészek korróziógátló festékkel való bevonása után a szín egyenletes lesz, és a festékréteg vastagsága megfelel a szabványoknak. A teljes emeléshez speciális emelőberendezést használnak. A sérülékeny részeket, például a sárga védőkorlátokat megfelelően védik és becsomagolják az emelés közbeni sérülések elkerülése érdekében, így biztosítva a késztermék épségét.
