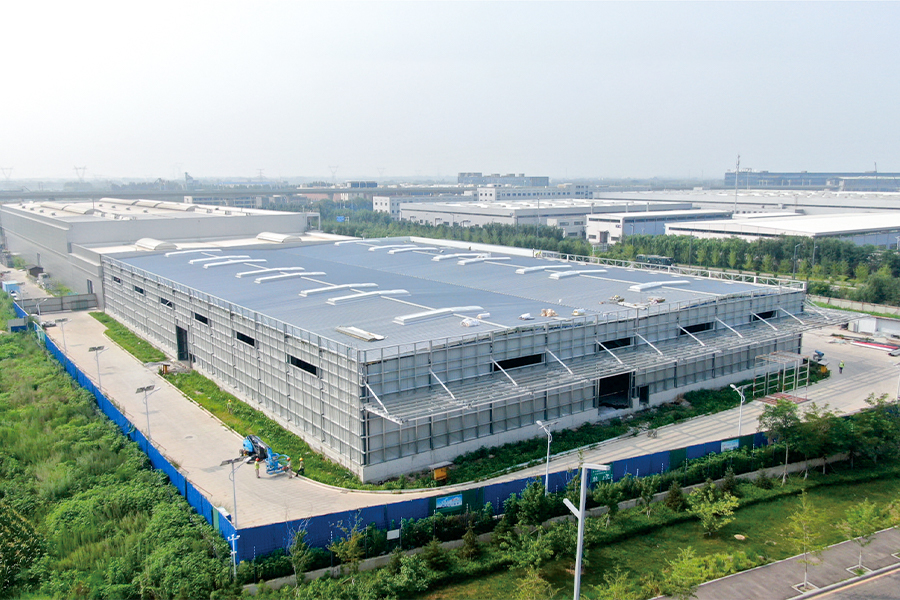

Georg Fischer Casting Solutions Shenyang Co., Ltd

Acélszerkezeti munkák az I. fázishoz és a Georg Fischer Casting Solutions Shenyang Co., Ltd. bővítési projektjéhez.

I. fázisú projekt:
Az 1. számú műhely D zónájában az épület hossza 21,5 m, szélessége 45 m, tetőmagassága 8,5 m.
Az F és G zóna hossza 54,8 m, szélessége 45 m, gerinc magassága 14,51 m.
A projekt acélgerendás vasbeton oszlopokat alkalmaz. A tetőrendszer acél padlóburkolatból áll, tetejére vízálló membránnal. A falrendszer falazott falakból áll, külső acél vázzal és kőzetgyapot szendvicspanelekkel.
A különböző funkcionális követelményeknek megfelelően több, különböző fesztávú és magasságú épületet kombinálnak. A mellvédek magassága 15,5 m, 11,3 m, 10 m és 7 m. A maximális fesztáv 27,4 m. Az AA–D rácsvonalak mentén több 50 tonnás felső darut telepítenek.
Minden acélkeretes gerenda öt acélgerenda szegmensből áll, amelyek egyetlen fesztávja körülbelül 27,4 m. A tetőgerendák össztömege meghaladja a 180 tonnát, a darutartók pedig megközelítőleg 100 tonnát nyomnak. Az acél anyaga Q355B és Q235B, a tervben meghatározottak szerint.

I. fázis bővítési projekt:
A 2. számú műhely hossza 97,54 m, szélessége 67,1 m, magassága 9,7 m, maximális fesztávja 33,46 m. Az acél anyagok Q355B és Q235B a tervezési követelményeknek megfelelően.
A szerkezet acél oszlopokból és gerendákból áll, a tetőgerendákkal tömör hálós H profilú acél. Az oszlopok alapjai horgonycsavarokkal vannak rögzítve. Az acél oszlopok és gerendák H-szelvényeket alkalmaznak. A tetőmerevítés és az oszlopok közötti merevítés kereszt- és hosszirányban egyaránt biztosított, így stabil merev vázrendszert alkotnak.

Fő szerkezeti leírás:
A főváz Q355B acélt használ, hegesztett H-szelvényű acéloszlopokkal és gerendákkal. Minden acél alkatrész sörétszórással van Sa 2,5 fokozatú. A tető- és falszelemencek horganyzott Q355B acélszalagokból készülnek.
7. számú anyagudvar:
Az anyagtároló udvar hossza 11 m, szélessége 48 m, konzolos eresz magassága 6,55 m, fesztávja 11 m. Az acél anyagok Q355B és Q235B a tervezési követelmények szerint.
A szerkezet acél oszlopokat és gerendákat alkalmaz, a tetőgerendák pedig tömör hálós H-profilú acélból készülnek. Az oszlopok alapjai horgonycsavarokkal vannak rögzítve. Az acéloszlopok H-szelvényű oszlopokat és dobozoszlopokat egyaránt tartalmaznak. A tetőmerevítés és az oszlopok közötti merevítés kereszt- és hosszirányban van elrendezve, így stabil acélvázrendszert alkotnak.
