Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble projekt

Projekt neve:
A Procter & Gamble Jiangsu Ltd. bővítési projektje évi 46 000 tonna sampon és testápoló termékkel

Ez a projekt acélvázas szerkezeti rendszert alkalmaz. Az épület három föld feletti szintes, részben félemeletekkel. Az épület 36,75 méter hosszú, 15,9 méter széles, tetőmagassága 14,5 méter. Az üzem oszloptávolsága 7-9 méter. Az oszloptalpok horgonycsavarokkal összekapcsolt alapokat használnak, H alakú acéloszlopokkal.

Az acélszerkezet össztömege megközelítőleg 180 tonna. Az acéloszlopok négyzet alakú üreges szelvények, az acélgerendák pedig melegen hengerelt H alakú acélból készülnek. A leghosszabb acéloszlop körülbelül 14,5 méter hosszú és körülbelül 3,5 tonna súlyú. A tervezési követelményeknek megfelelően a felhasznált acélminőség Q355B és Q235B. A szemcseszórást Sa 2,5 felület-előkészítési fokozatig végezzük.

1. projekt nehézség: A gyártás és a telepítés pontosságának ellenőrzése
Elemzés:
Akár a nem megfelelő gyártási pontosság, akár a beépítési mérési hibák miatt, minden eltérés súlyosan befolyásolja a beépítési ütemtervet és bizonyos gazdasági veszteségeket okoz. Ezért a gyártási és beépítési pontosság ellenőrzése ennek a projektnek a kulcsa.

2. projekt nehézség: Tető vízszigetelése (biztosítani kell, hogy ne szivárogjon)
Elemzés:
Ennek az üzemnek a tetőrendszere egy álló varratrendszert alkalmaz 360°-ban zárt varratokkal, ami nagyon magas követelményeket támaszt az építési részletekkel szemben a teljes tetőfedő rendszerben. A részletek nem megfelelő kezelése könnyen a tető szivárgásához vezethet.

Mivel a kibővített üzem burkolatrendszere színes bevonatú acél falpaneleket használ, ezért a külső panelek 0,5 mm vastag alumínium-cink fluorkarbon bevonatú Baosteel fehér-szürke WA-1026 függőleges panelek, a belső panelek pedig 0,4 mm vastag alumínium-cink fehér-szürke 900 típusú panelek. Ez nagyon magas követelményeket támaszt a fal általános síkságával és a falszelemenek egyenességével szemben. Az építési folyamat több eljárást foglal magában, szoros koordinációval. Ha bármelyik eljárásnak minőségi problémái vannak, az jelentős hatással lesz a projekt általános építési minőségére. Ezért elengedhetetlen a magas színvonal, a szigorú követelmények, a szoros kommunikáció és az aprólékos kivitelezés.

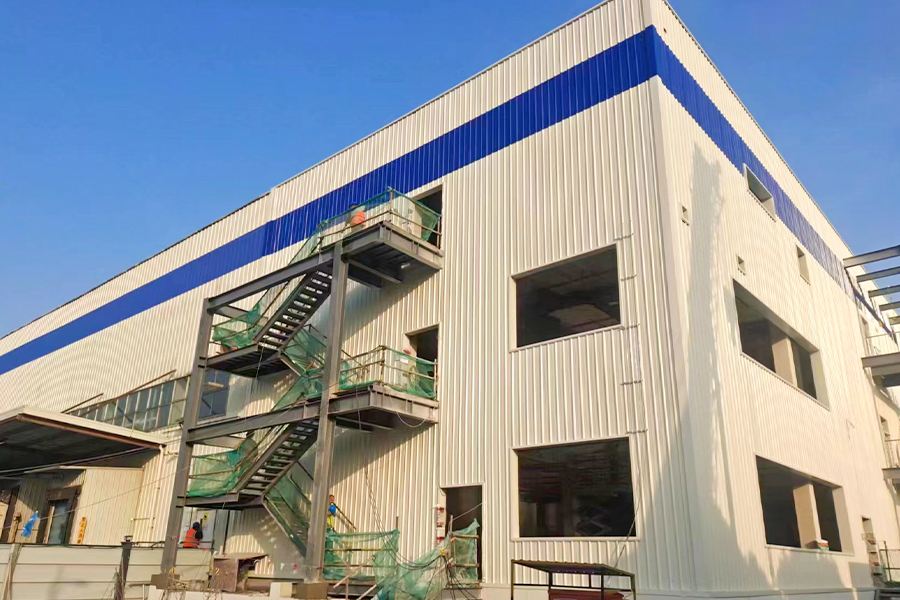

Az alábbi képen cégünk újonnan épített üzemi projektje látható a Dalian Yaming Automotive Parts számára. A telepítés eredményeit a helyszínen minden fél elismerte és jóváhagyta.
