Changchun Elringklinger Ltd.

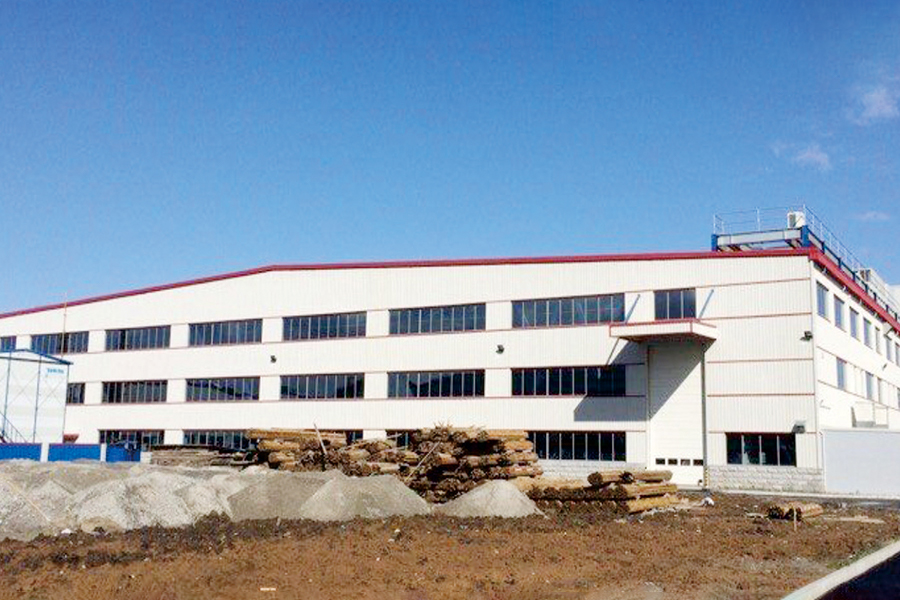

Changchun Elringklinger Ltd. Projekt
A projekt teljes épületterülete körülbelül 8600 m². A műhely 90,6 méter hosszú és 95,4 méter széles, fesztávja 35,8 m 31,6 m 28,0 m, öbölköze 11,05 m. Az épület magassága 17,5 m, a teljes acélfogyasztás 1123 tonna. A szerkezet elsősorban egyszintes, részben többszintes területekkel.
A tetőgerendák tömör szövedékes H-szelvényű acélgerendák, néhány helyi acélgerendával rácsos szerkezetként van kialakítva. Az oszlopok alapjai horgonycsavarokkal vannak rögzítve. Az acéloszlopok főként tömör szövedékes H-profilú acéloszlopokból állnak, részben dobozos profilú acéloszlopokkal. A vízszintes tetőmerevítések és az oszlopok közötti merevítések kereszt- és hosszanti irányban is el vannak rendezve, így stabil acélvázrendszert alkotnak.

Borítékrendszer:
·Tető külső panel: 0,6 mm / 490 profil / horganyzott / PVDF bevonat
·Szigetelés: 100 mm / 16 kg/m² szigetelőgyapot alumínium fóliával
·Tető belső panel: 0,476 mm / Q900 profil / PE / horganyzott
·Fal külső panel: 0,6 mm / alumínium-horganyzott acél / PVDF bevonat
·Szigetelés: 100 mm / 16 kg/m² szigetelőgyapot alumínium fóliával
·Falbelső panel: 0,476 mm / Q900 profil / PE / horganyzott

A projekt kihívásai:
Ez egy német befektetésű projekt. A szerkezeti rendszer H-profilú acéloszlopokat és dobozprofilú oszlopokat egyaránt tartalmaz. A tetőszerkezet H-szelvényű acélgerendákból, valamint a helyszínen összeszerelt rácsos acélgerendákból áll. Vannak olyan részleges padlógerendák is, amelyek magassági szintjei nem következetesek, ami összetett szerkezeti rendszert eredményez. Az építkezés télen történt, alacsony környezeti hőmérséklet mellett, az építési időszak alatt a minimális hőmérséklet –20°C. Ilyen zord körülmények között a vállalat beszerzési, vezetői és kivitelezői csapatai szorosan együtt dolgoztak a különböző kedvezőtlen tényezők leküzdése érdekében, és sikeresen, határidőre, garantált minőséggel, mennyiséggel és biztonsággal, a szerződéses követelményeknek megfelelően végeztek minden szerződéses munkát.
