Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

A Changzhou Xingyu Automotive Lighting Systems Co., Ltd. Intelligens Gyártó Ipari Parkjának elektronikai gyári projektje.

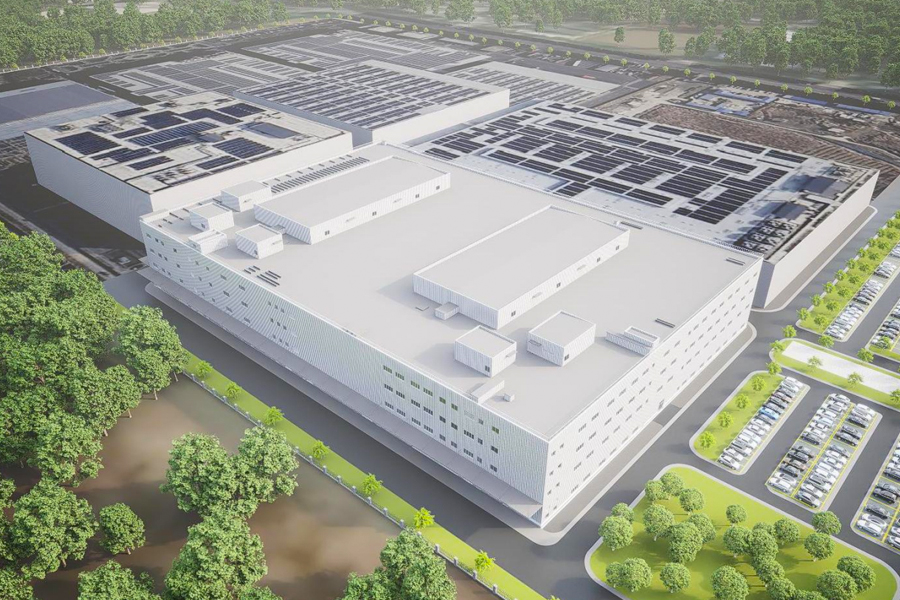

A Changzhou Xingyu Automotive Lighting Systems Co., Ltd. Intelligens Gyártó Ipari Parkjának Electronic Factory Projectje a Huanghe West Roadtól délre és a Baotashan úttól nyugatra, Changzhou város Xinbei kerületében található. A projekt alapterülete 18 274,35 négyzetméter, a teljes bruttó alapterülete pedig 74 977 négyzetméter. Az épület négy földszintes, 23.990 méteres tervezett épületmagassággal.
Ez a projekt egy többszintes, C osztályú, II. típusú ipari épület, amelyet gépjárművilágítási alkatrészek gyártására és feldolgozására használnak, II. fokozatú tűzállósági besorolással. A tetőn hét kisméretű acélszerkezetű egység található, amelyek hat klímaberendezési helyiségből és egy kazánházból állnak. Közülük az 1. légkondicionáló üzem és a 2. légkondicionáló üzem helyiség a legreprezentatívabb, mindkettő szerkezeti formái és alapterületei azonosak.
A légkondicionáló üzem 1. helyisége acéloszlop-gerendás szerkezeti rendszert alkalmaz, az oszloptalpokat horgonycsavarokkal rögzítik. Az acéloszlopok H alakú acélszelvények. A tető szintjén vízszintes merevítést biztosítanak, a falakon pedig kerek acél csőkötő elemeket használnak, amelyek stabil acélvázrendszert alkotnak. A tetőrendszer egyrétegű fémlemezből áll, szigetelőgyapottal, míg a falrendszer egyrétegű fémpaneleket alkalmaz.
Az 1. légkondicionáló üzem helyiségében található egy acélvázas tartó három acélgerendából áll, amelyek teljes hossza körülbelül 28 méter. Az acéloszlopok körülbelül 10,5 tonnát, a tetőgerendák pedig körülbelül 10,99 tonnát nyomnak. Az acélszerkezet anyaga a tervezési követelményeknek megfelelően kiválasztott Q355B acél.

A projekt kihívásai:
A falpanel-rendszer nagyszámú illesztést tartalmaz, ami magas követelményeket támaszt az általános szerkezeti síksággal szemben. Ugyanakkor szigorúan ellenőrizni kell a beépítés során a vizuális minőséget, valamint maguknak a paneleknek a síkságát.
